百實科技芯片廠弱電工程解決方案以超高可靠、全光纖高速網絡為核心，構建抗干擾、零中斷的智能中樞。精準保障潔凈環境與工藝安全，支撐MES/FMCS高效協同，為穩定生產和尖端制程提供全生命周期數據動脈。

　　芯片廠(半導體制造工廠)的芯片廠弱電工程解決方案是其高效、安全、穩定運行的“神經系統”，要求極高。它不僅是簡單的綜合布線，而是一個深度融合了工藝需求、超高可靠性和復雜性的專業體系。

一、核心特點與設計原則

　　超高可靠性：生產線全年不間斷運行，弱電系統必須實現99.999%以上的可用性。

　　極強的抗干擾性：生產設備(如離子注入機、刻蝕機)產生強電磁干擾，弱電系統需有完善的屏蔽、隔離和接地措施。

　　嚴格的潔凈度要求：線纜、設備、安裝工藝需符合潔凈室標準(如ISO Class 1-5)，防止粒子污染。

　　復雜的分層架構：與IT/OT融合，需支持從車間層到企業層的多層數據流通。

　　靈活性與可擴展性：工藝迭代快，弱電系統需預留足夠容量和彈性，便于未來擴容和調整。

　　極高的安全性：涵蓋物理安全、網絡信息安全、數據安全，保護核心知識產權和制程配方。

二、主要子系統解決方案

1、 綜合布線系統

　　主干網絡：采用單模光纖為主，萬兆/40G/100G以太網，從主數據中心到各子配線間(IDF)和工藝設備，提供高帶寬、低延遲通道。

　　水平布線：潔凈區內采用低析氣、低煙無鹵的專用潔凈室線纜(Cat6A/ Cat7/ Cat8)，穿不銹鋼管或走專用金屬橋架，密封處理。

　　配線架與機柜：采用高密度模塊化配線架，機柜帶防塵過濾網，滿足潔凈室正壓要求。

2. 數據中心與網絡系統

　　核心網絡：核心交換機采用雙機熱備+虛擬化技術(如堆疊或VSS)，確保零中斷。

　　網絡分區：嚴格劃分VLAN，典型分區包括：

　　制造執行系統網絡：連接MES和工藝設備，是核心生產網。

　　廠務設施網絡：連接FMCS，監控電力、氣體、化學品、純水等。

　　安防網絡：獨立專網，承載視頻監控、門禁數據。

　　辦公網絡：與生產網絡物理或邏輯隔離。

　　設備專用網絡：為特定敏感設備(如光刻機)提供獨立通道。

　　工業無線網絡：高密度、高可靠的Wi-Fi 6/6E網絡，用于AGV調度、智能倉儲、移動終端和設備調試。

3. 安全防范系統

?門禁一卡通系統：

　　多因子認證(工卡+密碼/生物識別)，分區、分時、分級權限管理。

　　與HVAC聯動，確保潔凈室氣壓平衡。

　　重點區域(如光刻區、氣化站)設防尾隨通道。

?視頻監控系統：

　　全覆蓋、無死角，關鍵工藝區、物料通道、周界使用高清網絡攝像機。

　　潔凈室內使用潔凈室專用球形攝像機，無顆粒析出。

　　集成智能分析功能(入侵檢測、區域警戒、人員行為分析)。

　　入侵報警系統：周界設電子圍欄或光纖振動探測，重要機房設雙鑒探測器。

　　電子巡更系統：離線或在線式，確保安保人員按計劃巡檢。

4. 建筑設備監控系統

　　集成平臺：對暖通空調、工藝?yán)鋮s水、真空、大宗氣體、特種氣體、純廢水處理等所有廠務系統進行集中監控、報警和能耗管理。

　　高可用性：服務器、控制器、網絡均冗余配置。

　　關鍵參數：實時監控潔凈室的溫度、濕度、壓差、顆粒物濃度(與AMS聯動)，確保工藝環境穩定。

5. 通信系統

　　IP語音電話系統：與辦公網絡融合，支持廣播/對講功能。

　　無線對講系統：數字集群系統，用于生產調度、設施維護和應急指揮，信號覆蓋全廠，包括地下管廊。

　　公共廣播與緊急廣播：背景音樂與消防應急廣播自動切換，潔凈區采用潔凈型揚聲器。

6. 智能制造與物聯網支撐系統

　　生產信息化網絡：為MES(制造執行系統)、EAP(設備自動化程序)、SPC(統計過程控制)等提供穩定、高速的數據傳輸通道。

　　傳感器網絡：支持各類工業物聯網傳感器接入(溫度、振動、壓力、泄漏檢測)，用于預測性維護。

　　AGV調度通信：為自動導引車提供穩定、低延遲的無線和物聯網通信支持。

7. 機房工程

　　主數據中心/弱電主控室：高標準建設，包括：

　　不間斷電源系統：N+1或2N冗余UPS，后備時間滿足流程安全停機。

　　精密空調：恒溫恒濕，N+1冗余。

　　環境監控系統(溫濕度、漏水、煙霧、門禁)。

　　防雷接地：獨立的弱電接地系統，接地電阻<1歐姆。

三、關鍵實施要點

　　前期規劃：與工藝、廠務、建筑團隊深度協同，在工廠設計階段就介入。

　　管線規劃：與強電、工藝管道、通風管道綜合排布，避免干擾。潔凈室內大量使用架空地板下布線與頂板布線。

　　選型與認證：所有產品(尤其是潔凈室內)需有相關認證，并通過芯片廠嚴格的材料審核。

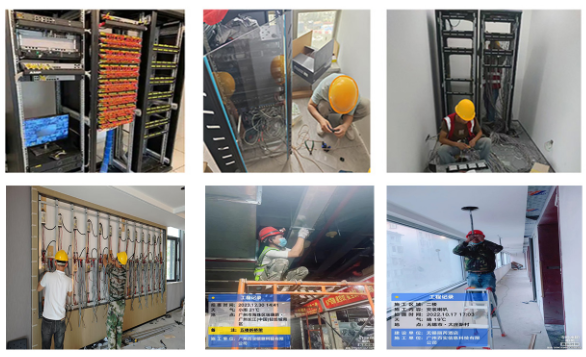

?施工管理：

　　嚴格的潔凈室施工規范(穿潔凈服、使用專用工具)。

　　所有線纜敷設后，端口需密封，防止灰塵進入。

　　完善的標識系統，便于維護。

?測試與驗證：

　　遠超TIA/EIA標準的嚴格測試(信道性能、抗干擾)。

　　與各設備(工藝設備、廠務設備)的聯調測試。

?高可用性演練(如主備切換測試)。

　　文檔與培訓：提供完整、準確的竣工圖紙、操作手冊和維護指南，并對廠方技術人員進行全面培訓。

　　芯片廠的芯片廠弱電工程解決方案是一個戰略性、系統性工程，其核心目標是為芯片制造的“生命線”數據提供一條絕對可靠、高速、安全和智能的傳輸通道。成功的關鍵在于深刻理解半導體制造工藝，采用最高標準的產品和設計，并配合極其嚴謹?shù)墓こ虒嵤┡c管理。選擇有豐富半導體行業經驗的弱電總包商和設計團隊是項目成功的首要前提。
